JK76计数计米器

JK76计数计米器特点

6位计数

具有R、N、C、F、B预置功能

停电记忆功能

测量准确易读,抗干扰能力强

继电器报警输出

可适配旋转编码器输入，可在普通输入方式与相位差输入方式之间切换

JK76计数计米器参数表

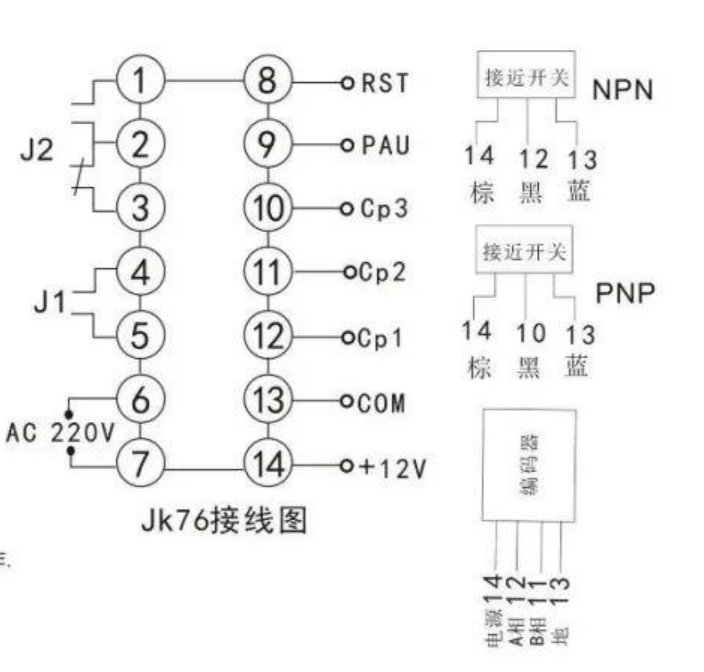

JK76计数计米器接线图

1、RST为复位

2、PAU为暂停

3、CP1、CP2(均为NPN信号输入)为两个正反计数相位差输入端,单通道加减输入时,只接CP1或CP3,接CP1时为NPN信号输入,接CP3为PNP信号输入有输入，此时Cp2浮空.

4、COM为地,J1为第一段报警输出,J2为第二段报警输出,输出均为开关信号，当仪表为总产批次时，J1和J2调换位置
